Productomschrijving

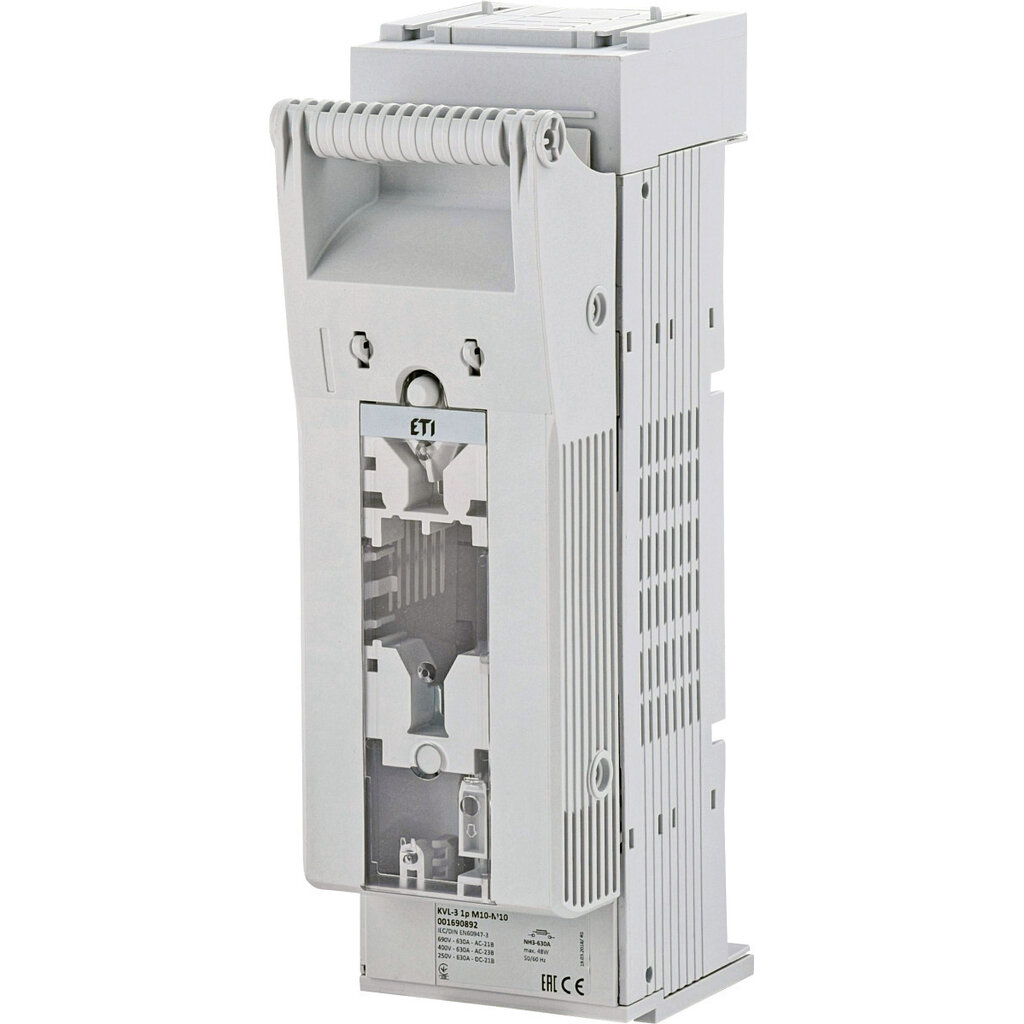

ETI KVL-3 1P M10-M10
De ETI KVL-3 1P M10-M10 is een robuuste, 1-polige NH3-zekeringlastscheider met een nominale stroom van 630A. Deze professionele meszekeringhouder is ontwikkeld voor het veilig schakelen, scheiden en beveiligen van elektrische installaties met hoge vermogens. Dankzij de stevige M10-schroefaansluitingen en industriële constructie is de KVL-3 bijzonder geschikt voor energieopslagsystemen (ESS), batterijinstallaties, DC-verdelingen en industriële vermogensinstallaties.
De zekeringlastscheider combineert de functies van een lastscheider en NH3-zekeringhouder in één compacte oplossing. In combinatie met een geschikt NH3-smeltpatroon wordt betrouwbare bescherming tegen overbelasting en kortsluiting gerealiseerd, terwijl de aangesloten stroomkring veilig kan worden gescheiden voor onderhoud of inspectie.
Betrouwbare beveiliging voor hoogvermogen batterij- en ESS-systemen
Bij grootschalige energieopslagsystemen en industriële DC-installaties kunnen hoge bedrijfsstromen en kortsluitstromen optreden. Een betrouwbare zekeringlastscheider is daarom essentieel voor de bescherming van kabels, batterijen, omvormers en andere elektrische componenten.
De ETI KVL-3 is ontworpen voor NH3-meszekeringen en heeft een nominale stroomcapaciteit van 630A. Hierdoor is deze lastscheider geschikt voor toepassingen waarbij grote vermogens veilig moeten worden verdeeld en beveiligd.
De ETI KVL-3 kan onder andere worden toegepast binnen:
- Victron Energy ESS-systemen met meerdere MultiPlus-II of Quattro omvormers
- Grootschalige lithiumbatterij- en LiFePO4-installaties
- Industriële DC-verdelingen en batterijopslag
- UPS-systemen en noodstroominstallaties
- Zonne-energie-installaties met batterijopslag
- Transformatorinstallaties en industriële vermogensverdeling
- Schakel- en verdeelkasten voor hoge stromen
Bij DC-toepassingen dient altijd rekening te worden gehouden met de maximale systeemspanning, de beschikbare kortsluitstroom en de specificaties van de toegepaste NH3-zekering.
NH3-uitvoering met zware M10-aansluitingen
De ETI KVL-3 beschikt over robuuste M10-M10 schroefaansluitingen voor het aansluiten van geschikte kabelschoenen en elektrische verbindingen.
Dankzij de zware aansluitconstructie is deze zekeringlastscheider geschikt voor installaties waarin hoge stromen worden gevoerd. De solide contactconstructie draagt bij aan een betrouwbare elektrische verbinding en een lage overgangsweerstand.
De 1-polige uitvoering maakt het mogelijk om één geleider afzonderlijk te beveiligen en te schakelen. Dit is onder andere praktisch bij DC-verdeelinrichtingen en batterijinstallaties waarbij afzonderlijke stroomkringen moeten worden beveiligd.
Gecombineerde schakel- en beveiligingsfunctie
Een belangrijk voordeel van de ETI KVL-3 is dat de functies van een zekeringhouder en lastscheider in één component zijn gecombineerd.
Hierdoor is het mogelijk om de aangesloten stroomkring te schakelen en te scheiden zonder een afzonderlijke zekeringhouder toe te passen. Dit zorgt voor een overzichtelijke installatie en kan ruimte besparen in elektrische verdeelinrichtingen.
De daadwerkelijke beveiliging tegen overstroom en kortsluiting wordt verzorgd door het geplaatste NH3-smeltpatroon. Afhankelijk van de gekozen zekeringkarakteristiek kan de beveiliging worden afgestemd op de betreffende toepassing.
Dankzij de toepassingscategorieën AC-23B en DC-22B is de KVL-3 geschikt voor het schakelen van AC- en DC-belastingen binnen de opgegeven elektrische specificaties.
Belangrijkste kenmerken
Technische specificaties
| Eigenschap |
Specificatie |
| Fabrikant |
ETI |
| Producttype |
KVL-3 1P M10-M10 |
| Artikelnummer |
1690892 |
| Zekeringmaat |
NH3 |
| Aantal polen |
1 |
| Nominale stroom |
630 A |
| Nominale AC-spanning |
690 V |
| Nominale DC-spanning |
440 V |
| Aansluitingen |
M10-M10 |
| Montage |
Schroefmontage |
| Productgroep |
Horizontale zekeringlastscheider |
| Toepassingscategorie |
AC-23B / DC-22B |
| Functie |
Zekeringlastscheider |
| Toepassingen |
ESS, batterijopslag, DC-verdeling en industrie |
Let op: NH3-smeltpatronen dienen afzonderlijk te worden geselecteerd op basis van de gewenste beveiligingswaarde, systeemspanning, kabeldoorsnede en maximaal te verwachten kortsluitstroom. De nominale stroom van 630A betreft de zekeringlastscheider en niet automatisch de beveiligingswaarde van de geplaatste zekering. Gebruik uitsluitend geschikte NH3-smeltpatronen en controleer bij DC-toepassingen de toegestane schakelcondities.
