Met een isolatiebewaking kun je in een woonhuis of gebouw de veiligheid van personen ten opzichte van netspanning waarborgen door een aardlekschakelaar in combinatie met een aardpin. Dit is een algemeen bekende standaard. Maar wat gebeurt er als gebruik wordt gemaakt van een wisselstroomopwekker, zoals een DC-AC inverter of een aggregaat? Deze apparaten leveren namelijk ook 230VAC.
Zwevend netstelsel
De situatie verandert bij het gebruik van een wisselstroomopwekker. Apparaten zoals een inverter of aggregaat werken met een zogenaamd zwevend net, wat een andere aanpak vereist voor persoonsveiligheid dan bij een standaard installatie in een gebouw. Toch blijft het essentieel om de veiligheid van personen die met de inverter of aggregaat werken te waarborgen, zoals ook voorgeschreven in de NEN1010-norm.
Mobiele units

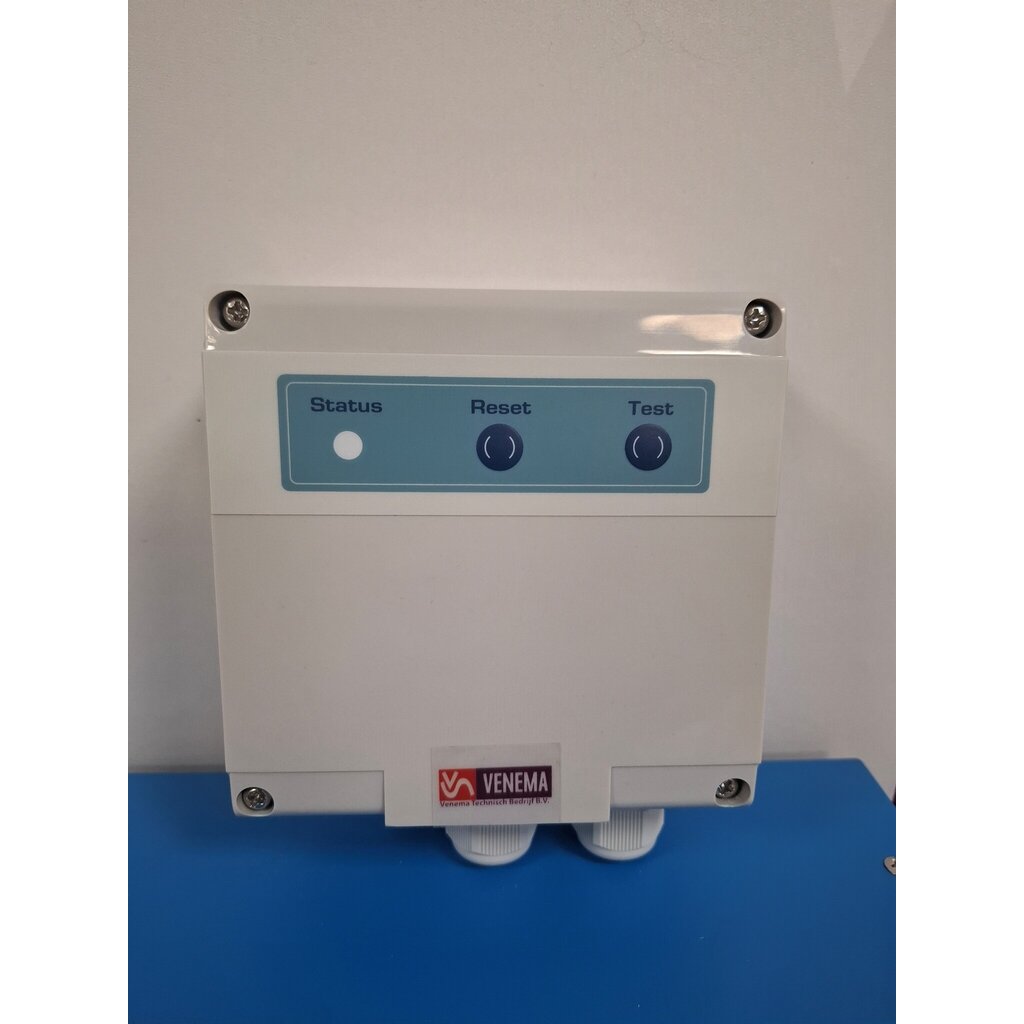

Inverters en aggregaten worden vaak toegepast in mobiele of verplaatsbare eenheden, zoals bedrijfswagens, marktwagens, brandweervoertuigen en schaftketen. Wanneer de 230VAC uitsluitend binnen de unit wordt gebruikt, kan een speciale (en dure) aardlekschakelaar van klasse B een oplossing bieden. Zodra de 230VAC echter buiten de unit wordt gebruikt, bijvoorbeeld om apparatuur buiten aan te sluiten, is er maar één echt veilige oplossing: de VTB 25 isolatiebewaker. Geen enkele aardlekschakelaar, van welke klasse dan ook, biedt in deze situatie voldoende veiligheid. De VTB 25 isolatiebewaker kan eenvoudig worden geplaatst tussen de 230VAC-uitgang van de wisselstroomopwekker en de aangesloten apparaten, waardoor maximale veiligheid wordt gegarandeerd.
Gevolgen
Bij een incident waarbij geen isolatiebewaker aanwezig is, kunnen de gevolgen zeer ernstig zijn. De 230VAC wordt in dat geval niet uitgeschakeld wanneer iemand ermee in aanraking komt. De verantwoordelijkheid hiervoor ligt bij zowel de eigenaar van de unit als de installateur. Met de installatie van de VTB 25 isolatiebewaker wordt de gehele kwestie rondom persoonsveiligheid opgelost. Het is bovendien het enige apparaat dat volledige bescherming biedt, zowel binnen als buiten de unit.
Andere toepassingsgebieden
De bovengenoemde richtlijnen zijn verplicht voor voertuigen en mobiele/verplaatsbare eenheden die bedrijfsmatig worden ingezet. Hoewel caravans, campers en dergelijke niet onder deze wettelijke verplichting vallen, zijn de omstandigheden vergelijkbaar en geldt dezelfde noodzaak voor veiligheid.
Een opkomend toepassingsgebied voor inverters zijn strandhuisjes, tiny houses, tuinhuisjes, en vergelijkbare locaties. Omdat hier doorgaans geen aardpin beschikbaar is vanwege het zwevende net, biedt de VTB 25 isolatiebewaker ook hier een eenvoudige en veilige oplossing.
Specificaties:
De isolatiebewaker kan op eenvoudige wijze gemonteerd worden tussen de uitgang van de inverter/aggregaat en de verbruikers. De isolatiebewaker is uitgevoerd met een vaste kabeluitgang. Deze kan dan geleid worden naar bijvoorbeeld een wandcontactdoos in de betreffende installatie.
Wordt er gewerkt met een inverter met geïntegreerd omschakelrelais of een Multiplus (acculader en inverter in één)? Dan dient de isolatiewachter ingezet te worden. Dit model isolatie bewaker beschikt over de mogelijkheid om de benodigde netspanningsdetectie aan te sluiten.
|
Werkspanning
|
Max. vermogen
|
Combinatie met netspanning
|
Afmetingen
|
Gewicht
|
|
230Vac
|
5750Watt
|
Ja
|
120x122x56 mm
|
0,45 kg
|
