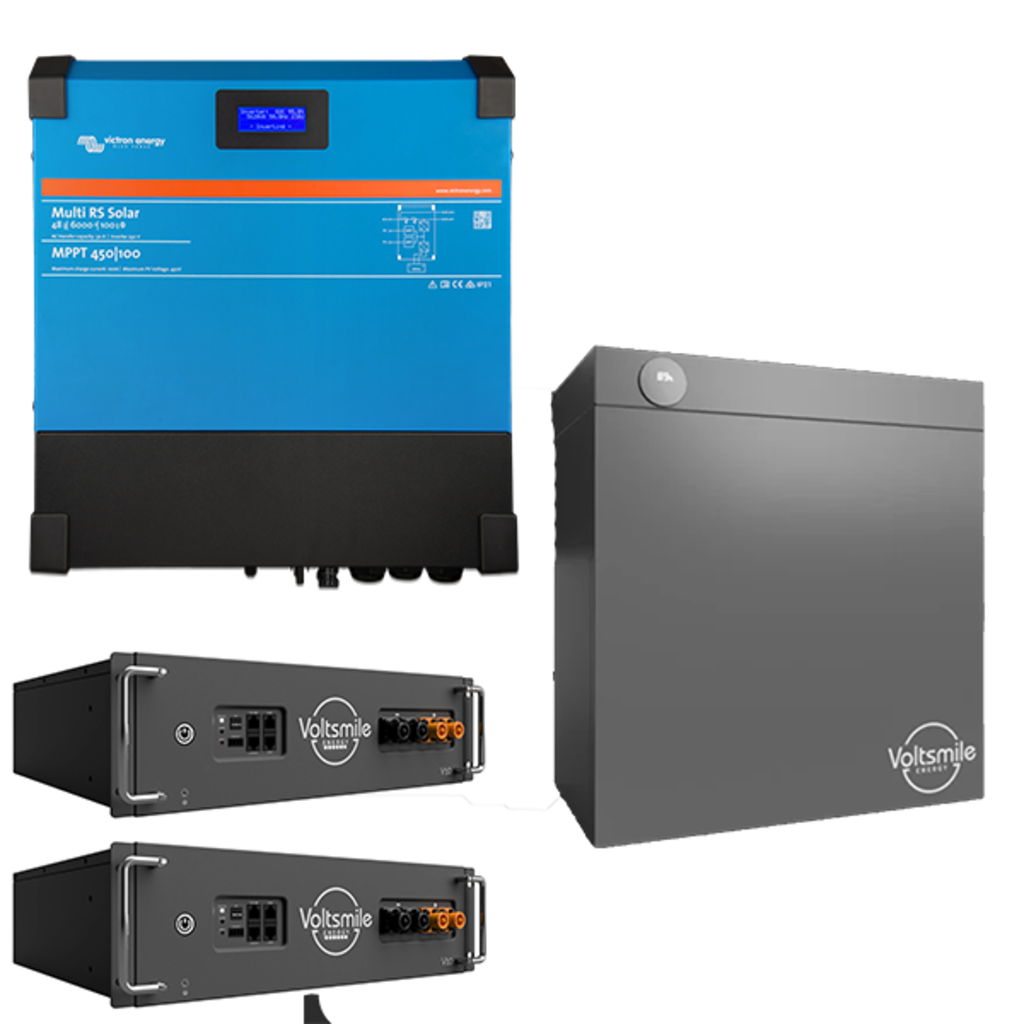

Dit hoogwaardige energieopslagsysteem is ontworpen voor wie op zoek is naar een compacte, schaalbare en betrouwbare oplossing voor zelfconsumptie, netoptimalisatie en back-up. De set is opgebouwd rond de Victron Multi RS Solar 48/6000 en twee Voltsmile V10 Classic accu’s. Het bevat alle noodzakelijke componenten om van batterij tot omvormer een compleet werkend ESS-systeem te vormen. Dankzij de slimme regeling en ingebouwde beveiligingen is dit systeem geschikt voor zowel éénfase als driefase netaansluitingen en volledig voorbereid op gebruik in combinatie met bestaande of nieuwe PV-installaties.
Victron Multi RS Solar 48/6000 – krachtig, stil en slim
De Victron Multi RS Solar is het hart van het systeem. Deze omvormer, acculader én MPPT-zonnelader in één biedt een vermogen van 6 kVA en is geschikt voor 48V-batterijsystemen. Wat de Multi RS bijzonder maakt, is de aanwezigheid van twee volledig gescheiden MPPT-trackingingangen. Elk van deze MPPT's ondersteunt een ingang tot 3 kWp bij een spanningsbereik tot 450 V. Hiermee kunnen in totaal tot 6 kWp aan zonnepanelen rechtstreeks op de Multi RS worden aangesloten, verdeeld over twee oriëntaties of stringlengtes. Per tracker kunnen eenvoudig 8 tot 10 standaard panelen van bijvoorbeeld 435 Wp worden aangesloten. Naast deze DC-zonnekoppeling ondersteunt de Multi RS ook AC-koppeling, wat het mogelijk maakt om een bestaande PV-omvormer in het systeem te integreren.
Dankzij moderne hoogfrequenttechnologie is deze omvormer extreem licht (slechts 11 kg), energiezuinig en fluisterstil met een maximaal geluidsniveau van slechts 43 dB.
Cerbo GX – de hersenen van het systeem
Voor het aansturen, bewaken en optimaliseren van het systeem is de Cerbo GX onmisbaar. Dit communicatiecentrum zorgt ervoor dat alle componenten in het systeem – van de Multi RS tot de accu’s, energiemeter en eventueel PV-omvormers – perfect met elkaar samenwerken. Via de Cerbo GX wordt het ESS-systeem intelligent aangestuurd: het bepaalt of er geladen of ontladen moet worden, of energie naar het net wordt geleverd, en houdt realtime gegevens bij over het hele systeem. De Cerbo GX maakt monitoring mogelijk via een lokaal scherm (GX Touch), via de Victron Remote Portal (VRM) of via directe toegang via LAN of WiFi.
De set bevat ook een 0,9 meter lange UTP-kabel om de Cerbo GX direct met de Multi RS te verbinden.
Victron energiemeter – nauwkeurige netmeting
Voor een ESS-systeem is een energiemeter essentieel. Deze Victron-meting gebeurt via stroomtransformatoren (CT-klemmen) en is geschikt voor zowel één- als driefasige hoofdaansluitingen. Bij een 3-fase net zorgt deze meter ervoor dat de Multi RS (een éénfase omvormer), kan sturen op basis van het totale energieverbruik van het gebouw. Dit maakt het mogelijk om – afhankelijk van de ESS-configuratie – het totale vermogen op alle fasen samen tot 0 W te balanceren.
Zie het volgende voorbeeld: ESS is verbonden met L1 en door de fasen L2 en L3 te compenseren, regelt het het totale vermogen op het distributiepaneel tot 0 W.
|
|
L1
|
L2
|
L3
|
Totaal
|
|
Belasting
|
100 W
|
400 W
|
200 W
|
700 W
|
|
ESS
|
-700 W
|
0 W
|
0 W
|
-700 W
|
|
Verdeeldoos
|
-600 W
|
400 W
|
200 W
|
0 W
|
Als de optie “Individuele fase” is geselecteerd, gebruikt het (1 fase) ESS de accu om alleen L1 tot 0 W te balanceren. L2 en L3 zijn zichtbaar op het GX-apparaat, maar worden op geen enkele manier door het ESS gebruikt.
Bij een éénfase netaansluiting werkt de energiemeter uiteraard gewoon als meetpunt op de L1-fase.
Gebruik in een driefasenet – slimme integratie met éénfase Multi RS
Hoewel het systeem is opgebouwd rond een éénfase omvormer, kan het prima functioneren op een driefase netaansluiting. Er zijn twee manieren om de Multi RS te integreren:
Optie 1: Alleen AC-in wordt aangesloten. De omvormer zit dan parallel op het net. Er is slechts één kabel nodig, maar bij stroomuitval valt het hele systeem uit.
Optie 2: AC-out 1 wordt ook aangesloten. Deze uitgang is onderbrekingsvrij (UPS), waardoor alle apparatuur achter deze uitgang blijft functioneren bij netuitval. Zo kan bijvoorbeeld de volledige L1-fase via deze uitgang worden gevoed. Hiervoor zijn wel aanpassingen aan de groepenkast nodig en moet er een aparte kabel voor AC-out worden gelegd.
Compatibiliteit met AC PV-omvormers
Het systeem ondersteunt ook bestaande netgekoppelde PV-omvormers. Als de PV-omvormer op AC-out 1 wordt aangesloten, blijft deze functioneren tijdens netuitval – mits deze op de juiste manier geconfigureerd is. De Multi RS detecteert automatisch of er teruglevering is via AC PV en verhoogt zo nodig de frequentie om overbelasting te voorkomen zodra de accu’s vol zijn. Dit vraagt een juiste instelling van de PV-omvormer om op frequentieverhoging te reageren. Er geldt hierbij een 1:1-regel: de omvormer mag niet meer vermogen hebben dan de Multi RS zelf (max. 6 kVA).
Voltsmile V10 Classic accu’s – krachtig, veilig en schaalbaar
De twee meegeleverde Voltsmile V10 Classic batterijen leveren samen een capaciteit van 10,24 kWh. Deze hoogwaardige LiFePO4-accu’s bieden een hoge energiedichtheid, een levensduur van meer dan 6000 cycli bij 80% DOD en een bruikbare capaciteit van 95%. Elke batterij is volledig compatibel met Victron via CAN-bus en wordt geleverd met een geïntegreerde BMS voor actieve bescherming.
De V10-modules worden geleverd met een muurbevestiging (V-Cabinet) voor twee batterijen. Dit Plug & Play montagesysteem bespaart vloerruimte, houdt de installatie overzichtelijk en zorgt ervoor dat accu’s veilig en netjes kunnen worden opgehangen. Op de voorzijde van elke batterij zit een SOC-indicator waarmee de resterende lading eenvoudig af te lezen is.
Veiligheid en verdeling via de Lynx Distributor
Voor het 48VDC-gedeelte wordt gebruik gemaakt van een Victron Lynx Distributor. Deze busbar maakt het mogelijk om de accu’s overzichtelijk en veilig aan te sluiten en te beveiligen met meegeleverde mega-zekeringen: twee van 100 A (één per accu) en één van 150 A (richting de Multi RS). Alle verbindingen verlopen via voorgemonteerde kabelsets:
2x kabelsets van 2 meter (25 mm²) van de accu’s naar de Lynx;
1x kabelset van 1 meter (50 mm²) van de Lynx naar de Multi RS.
Elke kabel is voorzien van M8-kabelogen en ontworpen voor een veilige, spanningsarme verbinding. Ook de CAN-buskabel voor communicatie tussen de accu’s en de Cerbo GX wordt meegeleverd.
Wat is inbegrepen in dit pakket?
- Victron Multi RS Solar 48/6000
- Victron Cerbo GX communicatie-unit
- 0,9 m UTP-kabel tussen Multi RS en Cerbo GX
- Victron energiemeter met CT-klemmen
- Lynx Distributor 48V DC-verdeelsysteem
- 1x 150 A en 2x 100 A mega-zekeringen
- 2x Voltsmile kabelsets (25 mm², 2 meter) Per accu naar Lynx
- 1x kabelset (50 mm², 1 meter) Lynx naar Multi RS
- 2x Voltsmile V10 Classic accu’s (10,24 kWh totaal)
- 1x muurbevestiging voor twee accu’s (V-Cabinet)
- CAN-buskabel voor BMS-communicatie naar Cerbo GX
Niet inbegrepen (apart aan te schaffen)
- AC-bekabeling en automaten
- Kabelgoten en wandmateriaal
- GX Touch display (optioneel)
- Eventuele montagekast of paneel voor AC-zijdige installatie
Dit volledig voorbereide éénfase ESS-pakket vormt een robuuste, uitbreidbare en slimme energieopslagoplossing die geschikt is voor uiteenlopende toepassingen. Dankzij de combinatie van Victron- en Voltsmile-componenten levert dit systeem niet alleen kracht en efficiëntie, maar ook flexibiliteit en betrouwbaarheid. Of het nu gaat om optimalisatie van eigenverbruik, energiezekerheid of integratie met bestaande zonnepanelen – dit pakket is klaar voor de toekomst.
